Efficienza ed emissioni
TRIGON® XXL: progettata specificamente per massime prestazioni con minime emissioni
Private area partner specializzato my ELCO

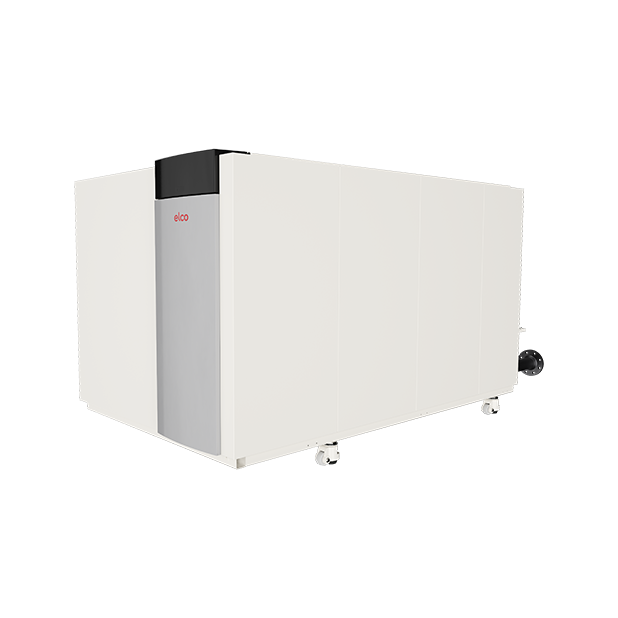

TRIGON® XXL
Caldaia a gas a condensazione a pavimento
Potenza da 205 a 2000 kW
Potenza da 205 a 2000 kW
Grazie alla speciale costruzione, TRIGON® XXL è sinonimo di prestazioni impareggiabili fino a 2 MW di potenza per ciascuna caldaia. Un bruciatore premiscelato a modulazione integrale, unico nel suo genere, e la speciale geometria dello scambiatore in acciaio inossidabile garantiscono la massima efficienza e valori minimi di emissione. Scoprite questa innovativa serie di caldaie a condensazione efficienti, robuste, compatte e modulari!
Potenza concentrata e massime prestazioni
In quanto versione evoluta della prestigiosa serie di caldaie R3XXX di ELCO, TRIGON® XXL offre prestazioni impareggiabili fino a 2 MW di potenza. Con l'inserimento in cascata, le caldaie TRIGON® XXL possono raggiungere una potenza complessiva di 32 MW. Se si ha a che fare con progetti complessi è tempo di scoprire questa innovativa serie di caldaie commerciali a condensazione efficienti, robuste, compatte e modulari!
.svg){kind=icon}
.svg){kind=icon}
Caratteristiche distintive in breve
Minime emissioni, massima efficienza
La combinazione tra il bruciatore premiscelato a «fiamma fredda» raffreddato ad acqua e la geometria dello scambiatore in acciaio inossidabile unica nel suo genere fanno di TRIGON® XXL una caldaia che si distingue per le emissioni minime di NOx e CO e la massima efficienza.
.svg){kind=icon}
Trasporto e installazione semplici
Le rotelle integrate semplificano le manovre nel luogo di installazione. La rinomata struttura modulare di ELCO permette di scomporre TRIGON® XXL nelle singole parti. Questo conferisce alla caldaia la necessaria flessibilità per l'installazione in edifici commerciali.
.svg){kind=icon}
Sviluppata per sistemi complessi
Per sviluppare le proprie caldaie a condensazione dalle dimensioni compatte e dal peso ridotto, ELCO si avvale di una tecnologia a basso contenuto di acqua e soddisfa così i più recenti requisiti richiesti ai moderni e complessi impianti commerciali e industriali.
Estese funzioni di regolazione
TRIGON® XXL è stata concepita per una semplice integrazione di diverse fonti di energia in un unico sistema, mentre la logica master/slave per l'inserimento in cascata ag la la messa in servizio.

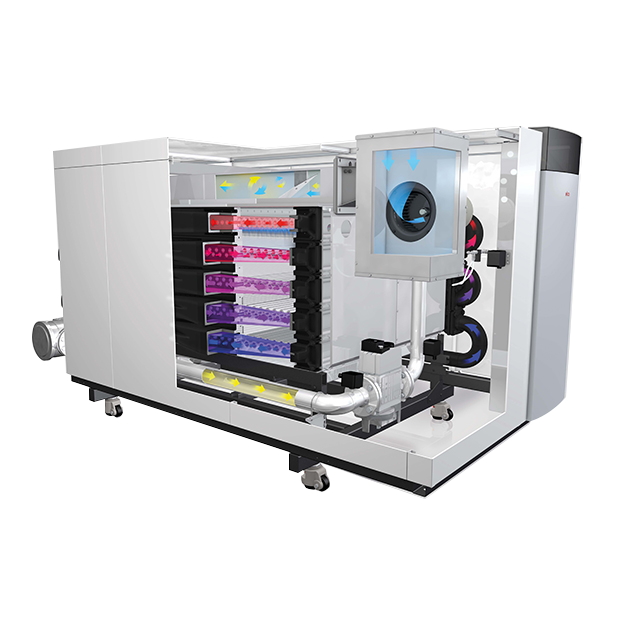

Sofisticata tecnica della combustione
Il bruciatore a «fiamma fredda» a modulazione integrale raffreddato ad acqua di TRIGON® XXL si avvale di una sofisticata tecnologia per fornire prestazioni costanti e affidabili fino a 2 MW. Fabbricato per sopportare condizioni gravose in applicazioni commerciali, questo bruciatore integrato in tubi bimetallici alettati funge al tempo stesso da scambiatore supplementare.
La tecnologia di combustione TRIGON® XXL sviluppata da ELCO non solo ottimizza l'efficienza e le prestazioni durante tutto il ciclo di vita, ma vanta anche valori minimi di emissione.
Emissioni contenute
La combinazione tra la geometria dello scambiatore unica nel suo genere e il bruciatore a fiamma fredda raffreddato ad acqua fa di TRIGON® XXL una caldaia con emissioni minime di NOx e CO che già soddisfa i requisiti della classe NOx 6.
Basse emissioni di NOx
Grazie alla combinazione tra fiamma corta e raffreddamento indiretto della fiamma, la caldaia TRIGON® XXL vanta emissioni di NOx incredibilmente basse che le valgono il massimo di 2 crediti BREEAM.
Basse emissioni di CO
La geometria ottimizzata dello scambiatore previene una combustione incompleta e minimizza le emissioni di CO di TRIGON® XXL.
Acciaio inossidabile per un'alta efficienza
ELCO si avvale della più recente tecnologia di saldatura laser per far sì che gli scambiatori in acciaio inossidabile possano garantire la massima efficienza, un'eccellente affidabilità e un'impareggiabile prestazione durante tutto il loro ciclo di vita. Questa tecnologia laser luta consente di ottenere un giunto saldato molto sottile che riduce al minimo i cambiamenti strutturali nel materiale di base dei tubi. I tubi alettati in acciaio inossidabile saldati al laser garantiscono perciò una trasmissione ottimale del calore tra le alette e il tubo. .
Sviluppata per sistemi complessi
I moderni sistemi di riscaldamento commerciali integrano spesso diverse fonti di energia, ad esempio impianti solari, termopompe o centrali termoelettriche. Di riflesso diventano sempre più complessi e richiedono una distribuzione efficiente del calore in tutto l'edificio. Un corretto bilanciamento idronico è pertanto fondamentale e si realizza al meglio con un compensatore idraulico o un accumulatore inerziale. Questi sistemi d no tuttavia offrire anche un certo grado di flessibilità e reattività in funzione delle fonti di energia integrate. ELCO considera tutti questi requisiti già in sede di sviluppo delle proprie caldaie, puntando su una tecnologia a basso contenuto di acqua.
Tecnologia ELCO a basso contenuto di acqua
Le caldaie TRIGON® XXL sono efficienti, flessibili e reattive, persino in impianti complessi e in combinazione con altre fonti di energia. Esempio comparativo Il tempo di riscaldamento di una caldaia ad alto contento di acqua con partenza da freddo alla temperatura di esercizio è di 280 secondi. Una caldaia TRIGON® XXL comparabile richiede solo 30 secondi.
Dimensioni compatte e costruzione leggera
Le dimensioni compatte e il peso operativo ridotto consentono un utilizzo per numerose applicazioni.
Sistemi da tetto / centrali rooftop
Grazie alla tecnologia ELCO a basso contenuto di acqua, TRIGON® XXL può essere installata facilmente sul tetto anche senza dover rinforzare la soletta, garantendo al tempo stesso eccellenti tempi di reazione e spese di esercizio contenute.
Struttura modulare – il concetto intelligente
La rinomata struttura modulare con scambiatore a sezioni di ELCO permette di scomporre TRIGON® XXL nelle singole parti. Questo conferisce alla caldaia la necessaria flessibilità per l'installazione in edifici commerciali.
Trasporto e installazione semplici
Le rotelle integrate semplificano le manovre nel luogo di installazione.
Soluzioni ottimali per qualsiasi progetto
La serie TRIGON® XXL comprende dieci modelli di altissime prestazioni, fra cui una novità assoluta: la prima unità industriale a premiscelazione e condensazione da 2 MW. TRIGON® XXL è perciò la soluzione ideale per impianti di grandi dimensioni. Il bruciatore a «fiamma fredda» a modulazione integrale raffreddato ad acqua si avvale di un sistema unico nel suo genere per fornire prestazioni costanti e affidabili. L'acciaio inossidabile di alta qualità rende lo scambiatore immune alla corrosione. Grazie alla collaudata costruzione leggera a basso contenuto di acqua, TRIGON® XXL può anche essere installata come centrale termica sul tetto, garantendo al tempo stesso eccellenti tempi di reazione e spese operative contenute. L'unità di comando della caldaia è dotata di un regolatore di facile utilizzo. TRIGON® XXL può così essere utilizzata per sistemi di riscaldamento a prova di futuro e ottimizzati sotto il profilo energetico. L'integrazione di moduli aggiuntivi consente di gestire circuiti riscaldamento supplementari, impianti solari o sorgenti termiche esterne.

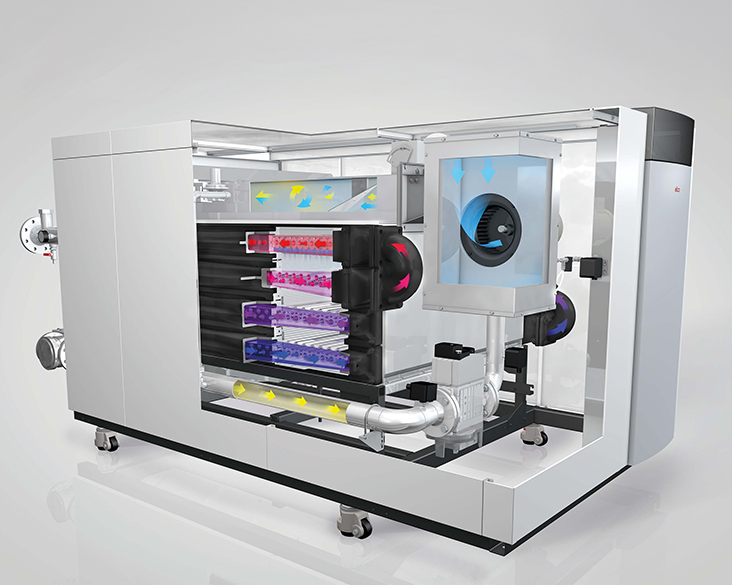

TRIGON® XXL
700 - 1'700 kW | 9 modelli | Rendimento 109,7 % | NOx (EN15502) = 22 mg/kWh | Elevata potenza / Elevato rendimento | Basso consumo di energia | 1 bruciatore | Scambiatore a 3 sezioni

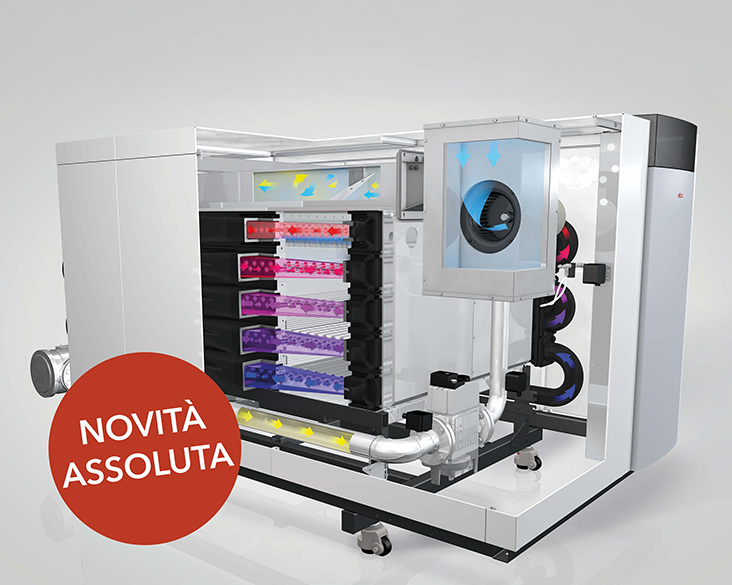

TRIGON® XXL (2 MW)
2'000 kW | 1 modello | Rendimento 109,7 % | NOx (EN15502) = 23 mg/kWh | Elevata potenza / Elevato rendimento | Basso consumo di energia | 1 bruciatore | Scambiatore a 4 sezioni

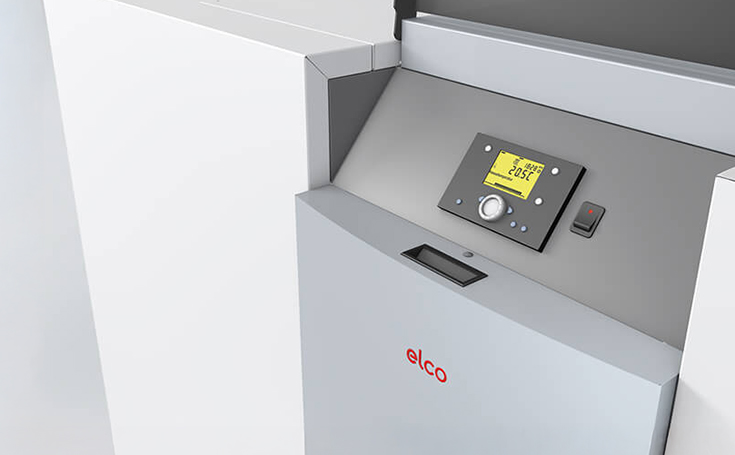

Estese funzioni di regolazione
L'unità di controllo integrata in TRIGON® XXL con logica master/slave per l'inserimento in cascata consente la semplice integrazione di diverse fonti di energia in un unico sistema e ag la la messa in servizio di un massimo di 16 caldaie.

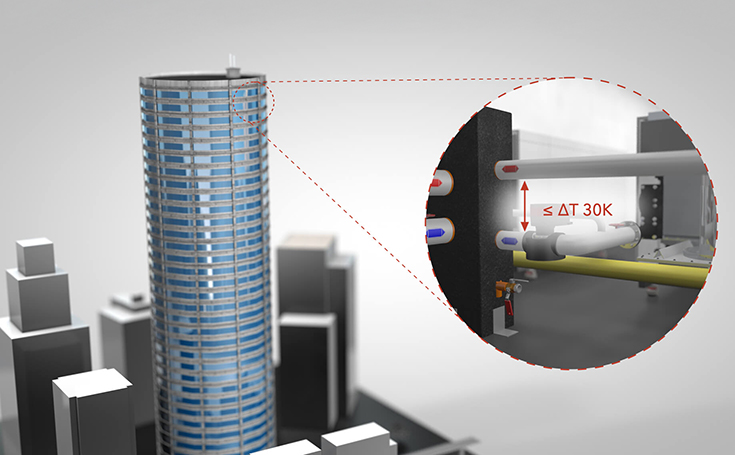

Ampio ventaglio di applicazioni
Con una pressione massima dell'acqua di 8 bar, la caldaia è ideale anche per gli edifici più alti senza la necessità di una separazione idraulica. Un differenziale termico di 30 K tra mandata e ritorno permette inoltre una semplice integrazione in sistemi di teleriscaldamento con un'efficienza energetica ottimale.
Soluzioni
Servizio First Class
Si dice di noi che offriamo il miglior servizio clienti del settore: siamo a disposizione dei nostri clienti 24 ore su 24, 365 giorni l'anno. E questo con più di 370 collaboratori del servizio su tutto il territorio svizzero.
SCOPRITE LE NOSTRE ESTESE PRESTAZIONI DI SERVIZIO
Manutenzione da remoto con REMOCON NET
Con l'applicazione REMOCON NET potete gestire comodamente a distanza il vostro riscaldamento ELCO. Con il nostro servizio REMOCON NET CARE beneficiate inoltre di un supporto telefonico e di interventi di manutenzione preventiva.
MAGGIORI INFORMAZIONI
I nostri oggetti di riferimento, la vostra sicurezza
I nostri clienti amano le loro soluzioni ELCO per il riscaldamento. Ecco perché sono anche ben disposti a mostrare le loro centrali termiche. Questo ci fa molto piacere e ci rende orgogliosi!
OGGETTI DI RIFERIMENTOSpecifiche tecniche
| TRIGON XXL EVO | 700 | 800 | 900 | 1000 | 1100 | 1200 | 1400 | 1550 | 1700 | 2000 |
|---|---|---|---|---|---|---|---|---|---|---|
| Potenza min. - max. 40/30 °C [kW] | 205 - 682 | 239 - 798 | 271 - 904 | 303 - 1009 | 334 - 1114 | 365 - 1218 | 418 - 1393 | 469 - 1566 | 522 - 1741 | 548 - 2087 |
| Livello di potenza sonora [dB(A)] | 69 | 69 | 69 | 69 | 69 | 69 | 69 | 69 | 69 | 73 |
| Dimensioni A x L x P [mm] | 1555 x 1370 x 2185 | 1555 x 1170 x 2565 | 1555 x 1170 x 2565 | 1555 x 1370 x 2565 | 1555 x 1370 x 2565 | 1555 x 1570 x 2795 | 1575 x 1370 x 3310 | 1575 x 1570 x 3310 | 1575 x 1570 x 3310 | 1665 x 1570 x 3310 |
| Peso [kg] | 1136 | 1328 | 1468 | 1634 | 1800 | 1900 | 2000 | 2100 | 2201 | 2500 |

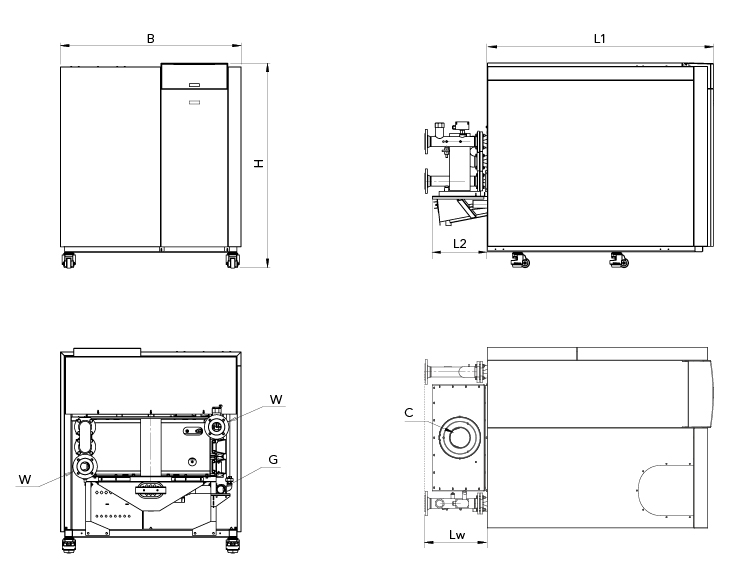

TRIGON® XXL 700 - 1'100
B = larghezza | C = attacco fumi | G = attacco gas | H = altezza

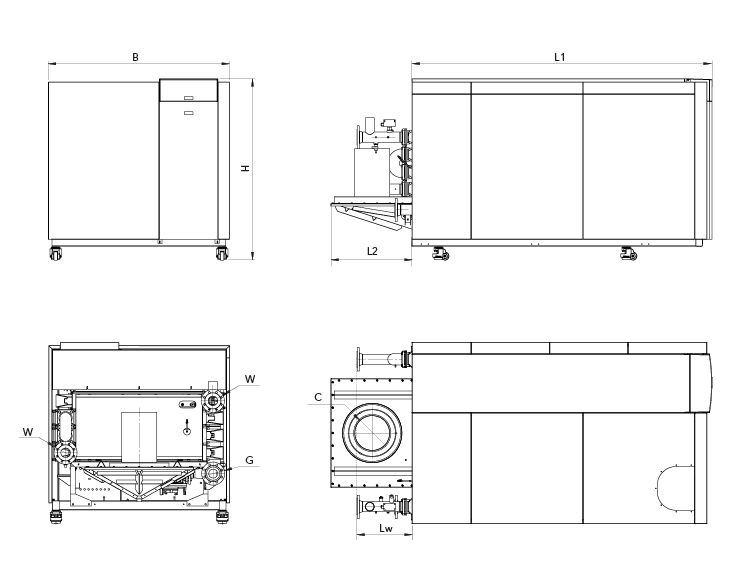

TRIGON® XXL 1'200 - 2'000
L1 = lunghezza caldaia senza attacchi | L2 = lunghezza piastra condotto fumi | Lw = lunghezza attacchi acqua | W = attacchi acqua
Accessori
Gamma completa di accessori
I moduli di sistema per la parte idraulica e i dispositivi di sicurezza premontati rendono la progettazione e l'installazione estremamente semplici.
Accessori di regolazione completi per soluzioni singole o in cascata
La gamma completa di accessori di regolazione si presta alle più diverse applicazioni, ad es. ampliamento con altre zone di riscaldamento, integrazione di impianti solari, separazione dei sistemi o impianti a cascata. Persino i complessi edilizi di grandi dimensioni possono così essere riscaldati in modo semplice e conveniente.
