Bivalent in Biel/Bienne

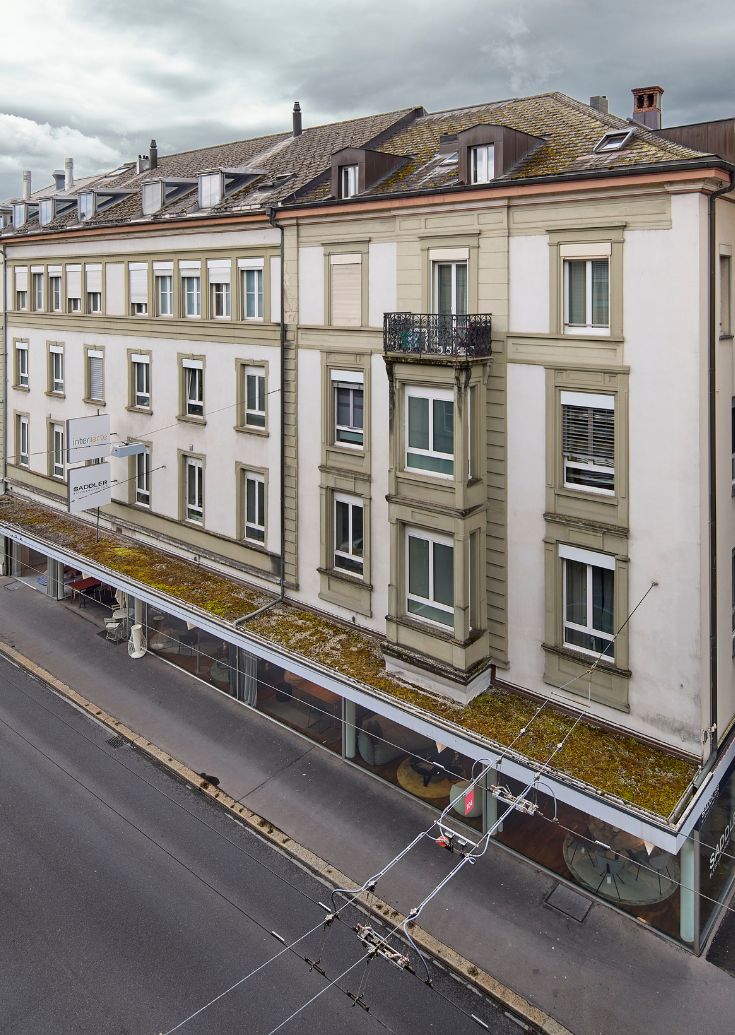

Das Typographengässli am Rand der Bieler Altstadt trägt seinen Namen wegen einer ehemaligen Druckerei. «Etwa um 1962 hat mein Vater dieses Gebäude mit den zwei benachbarten Häusern an der Zentralstrasse baulich verbunden» sagt der heutige Eigentümer Rolf Kramer. Geheizt wurde, wie damals üblich, mit Öl. Als mit der Ölkrise 1972 die Preise für den Brennstoff in ungemütliche Höhen schnellten, entstand die Idee, auf ein anderes Heizsystem umzusteigen.

Grundwasser und Gas

Ungefähr zwei Jahre lang war eine experimentelle Grundwasser-Wärmepumpe in Betrieb. Doch die damaligen Kompressoren seien zu schwach gewesen, was zu sehr vielen Störungen und Defekten führte. Deshalb hätten sich die Reklamationen aus der Mieterschaft gehäuft, berichtet Rolf Kramer. Deshalb liess er die Anlage demontieren und zwei neue Gaskessel installieren. Für fast 50 Jahre lang blieb es beim Energieträger Gas. 2023 zeichnete sich ab, dass die Kessel das Ende ihrer Lebensdauer erreichten. Deshalb wurde ein Projekt für den Heizungsersatz entwickelt. Zwei innen aufgestellte Luft/Wasser-Wärmepumpen, kombiniert mit einem neuen Gaskessel, erfüllten die Auflagen des Berner Energiegesetzes. Vorerst verschwand dieses Konzept in der Schublade.

Schneller Ersatz

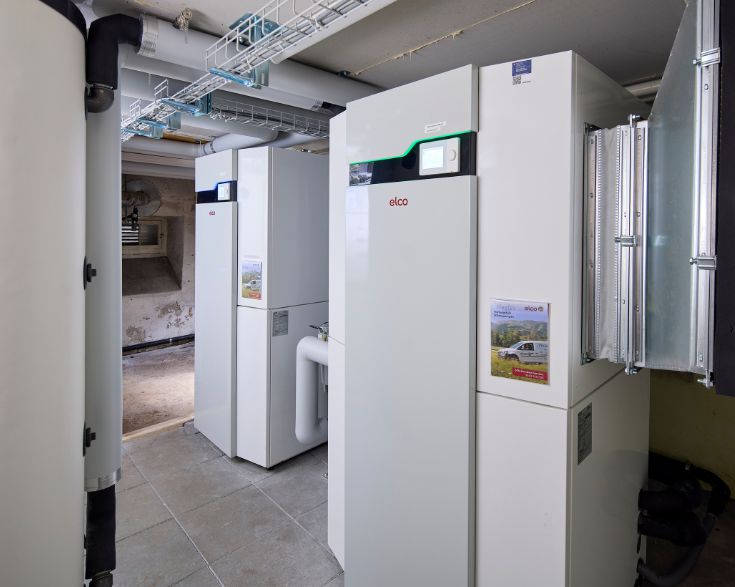

Doch kein halbes Jahr wurde der alte Heizkessel undicht. «Dank der guten Vorbereitung konnten wir nun in kürzester Zeit den neuen Kessel einbauen. Dieser reichte, um den Wärmebedarf durch den Winter und Frühling abzudecken», sagt Gilbert Keller, Geschäftsführer bei der Keller Wärme & Wasser AG (Brügg).  Der neue Kessel vom Typ TRIGON L PLUS 120 kann eine Heizleistung von 122 Kilowatt bringen, wurde jedoch auf 100 Kilowatt gedrosselt. Im Sommer 2024 wurde im Kellergeschoss des Altbaus ein neuer Technikraum erstellt. Hier fanden die zwei neuen Wärmepumpen vom Typ AEROTOP S15.2 Platz.

https://www.elco.ch/de-ch/waermepumpe/aerotop-s2.htmlDie beiden Maschinen sind als Kaskade zusammengeschaltet und stehen für die Grundlast in Betrieb. Wenn höhere Temperaturen notwendig sind, zum Beispiel für die Warmwasserproduktion, springt der Gasheizkessel ein. Ebenso deckt er Spitzenlasten ab. Die sorgfältige Planung und Umsetzung des Projektes ohne sich. «Wir haben die Wärmepumpen in Betrieb genommen, auf den Knopf gedrückt, und die Anlage lief sofort», sagt Installateur Gilbert Keller. Auch die Versorgung der zwei benachbarten Häuser funktioniert einwandfrei. Vom Technikraum führt eine Fernleitung zu einer Unterstation. Dort wird das Warmwasser für die zwei Häuser via Wärmetauscher aufbereitet. Die bestehende Wärmeabgabe, teils Fussbodenheizungen, teils Hochtemperatur-Heizkörper, wurde unverändert übernommen.

Fazit

«Die Zusammenarbeit war sehr gut, so macht die Arbeit Freude», meint Installateur Gilbert Keller. Und Albano Carballido, zuständiger Verkaufsberater bei Elco, fügt an: «Wir konnten auf kleinstem Raum eine überzeugende Lösung umsetzen. Dank der PV-Anlage auf dem Dach können die Wärmepumpen teilweise sogar mit eigenem Solarstrom betrieben werden.»

Projekt-Informationen

Umfang
2 Mehrfamilienhäuser sowie 1 Gewerbebau mit Mischnutzung, Wärmeverteilung mit Hochtemperatur-Heizkörpern sowie Fussbodenheizung (total 4 Heizgruppen).

Alte Heizungslösung
Gasheizkessel (Leistung 120 kW) für Raumwärme und Warmwasser.

Neue Heizungslösung
Zwei kaskadierte Luft-Wasser-Wärmepumpe ELCO AEROTOP S15.2 (Leistung je 17 kW) für Heizung und Warmwasser (Grundlast), Gaskessel ELCO TRIGON L PLUS 120 (Leistung 122 kW, gedrosselt auf 100 kW, Spitzenlasten und Warmwasserunterstützung), Pufferspeicher für Wärmepumpen (Volumen 600 Liter), Fernleitung zu Unterstation mit Plattenwärmetauscher und  Warmwasserspeicher (500 Liter)

Installation
Keller Wärme & Wasser AG , Brügg BE

Beratung
Elcotherm AG, Regionalcenter Aarburg
