Einzigartige Konstruktion
Der TRIGON® L PLUS besteht aus zwei Wärmetauschern, die unabhängig voneinander arbeiten können.
Private area Fachpartner MEIN ELCO

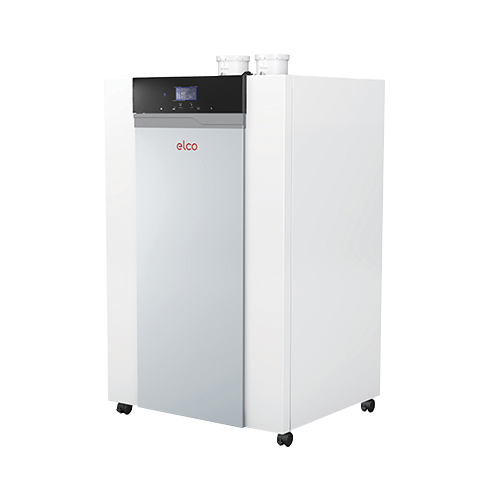

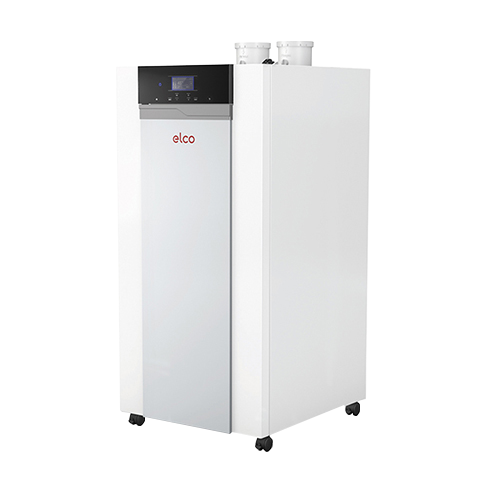

TRIGON® L PLUS
Gas Stand-Brennwertkessel
Leistung 16,1 kW bis 200 kW
Leistung 16,1 kW bis 200 kW
Die Gas-Brennwertkessel der Produktreihe TRIGON® L PLUS sind das Ergebnis umfassender Forschung und Entwicklung sowie der Verwendung qualitativ hochwertigster Komponenten. Daraus ist eine einzigartige Kesselkonstruktion mit zwei Wärmetauschern entstanden, die unabhängig voneinander arbeiten können. Dieser neue Gas Brennwertkessel zeichnet sich nicht nur technisch hervorragend aus, sondern wurde vor allem für eine einfache Bedienung und Wartung in der Praxis entwickelt. Der TRIGON® L PLUS bietet in jeder Hinsicht ein absolutes PLUS für alle gewerblichen und kommunalen Anwendungen.
Ultimative Flexibilität eines bodenstehenden Heizkessels
Der TRIGON® L PLUS ist ein neuer Ansatz bei der Herstellung von Gas-Brennwertkesseln – ein Ansatz, der das flexibelste Produkt auf dem Markt hervorbringt und gleichzeitig die gewerbliche Heizung neu definiert.
.svg){kind=icon}
Wesentliche Eigenschaften im Überblick
Nachhaltige zukunftssichere Technologie
Der verwendete Edelstahl-Wärmetauscher mit patentierter HEX3-Technologie garantiert eine gleichmässige Wärmeübertragung, gleichbleibende Effizienz und geringe Emissionen. Gleichzeitig reduzieren die drei Verbrennungszonen, durch welche sich die HEX3-Technologie auszeichnet, die Schadstoffwerte NOx und CO.
Eingebautes "Back up"
Der TRIGON® L PLUS ist der erste bodenstehende Gas-Brennwertkessel mit eingebauter Kaskade durch die beiden unabhängigen Wärmetauscher und einem Modulationsverhältnis von bis zu 1:10.
.svg){kind=icon}
Plug & Play
Durch die Integration der Hauptkomponenten innerhalb des Kessels, wie z.B. der Pumpe und der Rückschlagventile, werden Installationszeit, Kosten und Platzbedarf erheblich reduziert. Dank des technischen Aufbaus sind alle wichtigen Bauteile von der Vorderseite erreichbar. Das im Sichtfeld angebrachte Bedienfeld erleichtert die Einstellungen am Regler und durch eine breite Palette an Zubehörteilen wird die Installation sehr einfach.
.svg){kind=icon}
Kapazität und Flexibilität
Mit Kaskaden in Reihe oder Rücken an Rücken erreicht der TRIGON® L PLUS beeindruckende Leistungen bis zu 1,6 MW. Die vielseitigen Montage- und Kaskadenlösungen ermöglichen dank der integrierten Komponenten des Primär-Heizkreises eine schnelle und einfache Installation, auch in bestehende Systeme.
Geringer Wärmeverlust, geringe Geräuschemissionen
Das vollständig mit Polypropylen isolierte Kesselgehäuse bietet eine verbesserte Effizienz und einen leisen Betrieb.

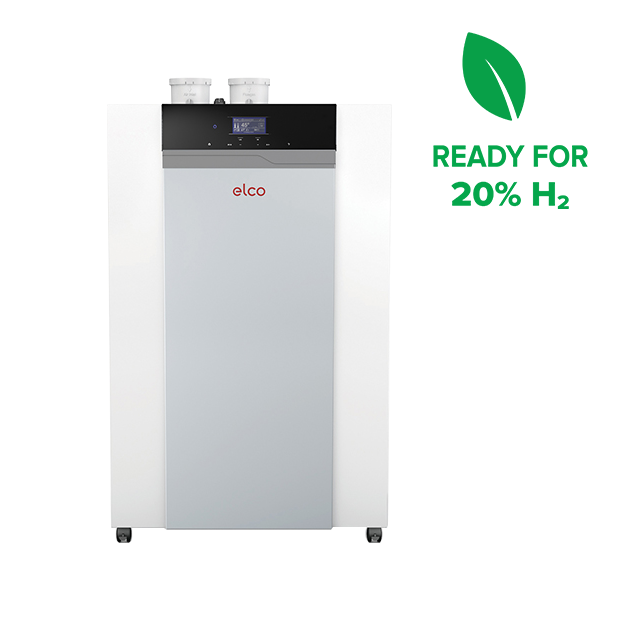

Gerüstet für die Zukunft: H2-ready
Der Gas-Brennwertkessel ist für den Betrieb mit bis zu 20% Wasserstoff und Biomethan geeignet und zertifiziert.
Bereit für Plug & Play
Dank der integrierten Pumpen in der TRIGON® L PLUS wird die Einstellungszeit reduziert und zusätzliche Kosten entfallen. Darüber hinaus wird der Heizkessel mit bereits installiertem Rückschlagventil und Kaskadenmanager geliefert – bereit für Plug&Play.
Durch den Einbau der wichtigsten Komponenten, wie z.B. der Pumpe und der Rückschlagventile im Inneren des Heizkessels werden Installationszeit, Kosten und Platzbedarf erheblich reduziert. Dank der neuen intuitiven Regelung und einer breiten Palette an Zubehörteilen erfolgt die Installation äusserst rasch und einfach. Bei unserer Modullösung sind die einzelnen Heizkessel bereits mit einer hydraulischen Weiche oder einem Plattenwärmetauscher ausgestattet.
Leistungsstarke Technologie – Für Sie und Mutter Natur
Die zuverlässige HEX3-Technologie bietet hohe Wirkungsgrade bei extrem niedrigen NOx- und CO-Emissionen. Deshalb erfüllen die neuen Heizkessel TRIGON® L PLUS problemlos die Anforderungen der NOx-Klasse 6.
Optimierte Verbrennungszonen
Durch die Verwaltung spezifischer Zonen mit gegensätzlichen Anforderungen kann ein maximaler Energieertrag bei extrem geringen Emissionen erzielt werden. In Zone 1 wird die Bildung von NOx durch den geringen Widerstand im Wärmetauscher, einer kurzen Verweildauer der Abgase in dieser Zone und damit schnellen Abkühlung der Verbrennungsgase unter 1000°C auf ein Minimun verringert. ver Durch die Erhöhung des Widerstandes hält der Wärmetauscher das Verbrennungsgas so lange wie möglich über 600°C und minimiert dadurch die Bildung von CO. Die Kondensation und die Übertragung der restlichen Rauchgasenergie erfolgen bei ca. 56 °C in Zone 3.
Die Wärme bliebt drin – Und das Geräusch
Die vollständige Isolierung aus expandiertem Polypropylen sorgt dafür, dass die Wärme an der richtigen Stelle bleibt: im Heizkessel. Dank der Isolierung bleibt auch der Lärm dort. So können nicht nur Sie, sondern auch die Umwelt von einem geräuscharmen Betrieb profitieren.
Neu entwickeltes Steuerungssystem
Die neu entwickelte Leiterplatte mit Master-Slave-Logik sorgt in Kombination mit dem Kaskadenmanager für die effiziente Nutzung beider Wärmetauscher.
Betrieb mit maximalem Komfort
Die neue intuitive Regelung wurde komplett überarbeitet und modernisiert. Neben der vollständigen Touch-Screen-Funktion bietet das Bedienfeld zahlreiche weitere Funktionen wie Simulationen für Tests und Schulungen.
Im Herzen robust
Bei der Kondensation korrodieren Schwefel- und Salpetersäure permanent die Oberfläche des Wärmetauschers. Dadurch kommt es zu einer Durchdringung der Oxidbeschichtung des Materials und in Folge zu Korrosion, die unweigerlich die Wärmeleitfähigkeit vermindert. Die Korrosionsbeständigkeit von Edelstahl ist jedoch viermal höher als jene von Aluminium! Aus diesem Grund ist der gesamte Verbrennungszyklus der neuen Heizkessel TRIGON® L PLUS aus hochwertigen Edelstahlkomponenten hergestellt.

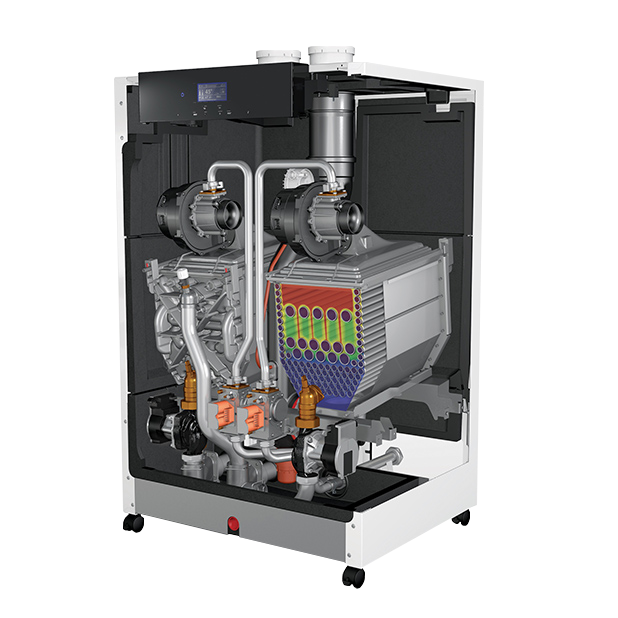

Die Leistung des Wärmetauschers – Mal zwei
Mit einem Leistungsbereich von 60 kW bis 200 kW als Einzelkessel und bis zu 1,6 MW in Kaskade bietet sich eine grosse Palette an Einsatzmöglichkeiten im gewerblichen Bereich. Dies ist auf die interne Redundanz zurückzuführen: Zwei Wärmetauscher arbeiten auf engstem Raum unabhängig voneinander. Nicht umsonst erhebt der TRIGON® L PLUS den Anspruch, die kompakteste Kaskade auf dem Markt zu sein.
Keine Sorgen am Tag der Wartung
Die ausgefeilte technische Planung erstreckt sich auch auf die Wartung des Gerätes, wodurch die notwendigen Eingriffe auf ein Minimum reduziert werden.
Rückenschmerzen? Nicht mit uns.
Wartung und technischer Service können sehr mühevoll sein, besonders wenn die Komponenten des Heizkessels schwer zugänglich sind. Beim TRIGON® L PLUS sind alle Komponenten durch das vollständig abnehmbare Gehäuse leicht von der Vorderseite aus zugänglich.
Die HMI befindet sich im oberen Bereich des Geräts, auf einer Höhe von 1,70 m. Unabhängig davon, ob es sich um eine Konfiguration mit Kaskade oder mit einem einzelnen Heizkessel handelt. Dadurch werden Installation, Wartung und Bedienung deutlich vereinfacht.
Lösungen
First Class Service
Uns wird nachgesagt, den besten Kundendienst der Branche zu bieten: Immerhin sind wir 365 Tage im Jahr und 24 Stunden am Tag für unsere Kunden da. Und zwar mit flächendeckend über 370 Servicemitarbeitern in der ganzen Schweiz.
ENTDECKEN SIE UNSERE UMFANGREICHEN SERVICELEISTUNGEN
Fernwartung mit REMOCON NET
Mit der App REMOCON NET können Sie Ihre ELCO Heizung bequem aus der Ferne steuern. Mit unserer Dienstleistung REMOCON NET CARE erhalten Sie zusätzlich telefonischen Support und präventive Wartungseinsätze.
MEHR ÜBER REMOCON NET
Unsere Referenzen - Ihre Sicherheit
Unsere Kunden sind begeistert von ihren ELCO Heizlösungen. Darum gewähren sie auch gerne Einblicke in ihre Heizzentralen. Das freut uns!
Zu unseren ReferenzenTechnische Daten
| TRIGON L PLUS | 60 | 70 | 100 | 120 | 140 | 170 | 200 |
|---|---|---|---|---|---|---|---|
| Leistung min. - max. 40/30°C [kW] | 16,1 - 62,6 | 16,1 - 72,0 | 19,9 - 99,0 | 16,2 - 122,2 | 16,0 - 142,4 | 16,1 - 170,9 | 19,8 - 197,4 |
| Energieeffizienzklasse* Raumheizung | A / A | A / A | - | - | - | - | - |
| Schallleistungspegel [dB(A)] | 62 | 65 | 60 | 67 | 70 | 67 | 63 |
| Abmessungen H x B x T [mm] | 1100 x 530 x 595 | 1100 x 530 x 595 | 1100 x 530 x 675 | 1100 x 690 x 595 | 1100 x 690 x 595 | 1100 x 690 x 675 | 1100 x 690 x 675 |
| Gewicht [kg] | 73 | 73 | 80 | 127 | 127 | 132 | 140 |
* Energieeffizienzklasse: Raumheizung: Produkt / System entsprechend der Verordnung EU 811/2013
Produktlabelspektrum: A+++ bis D
Systemlabelspektrum: A+++ bis G

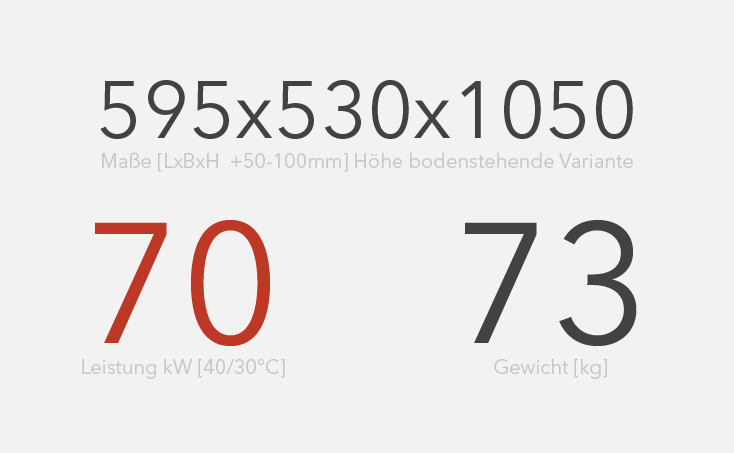

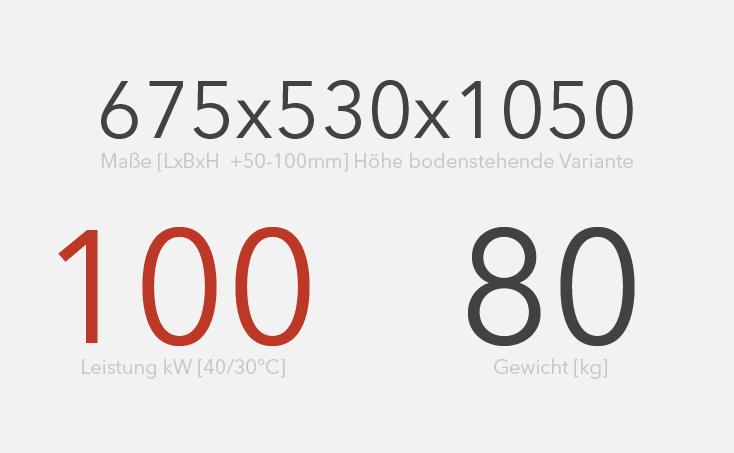

Ein Wärmetauscher

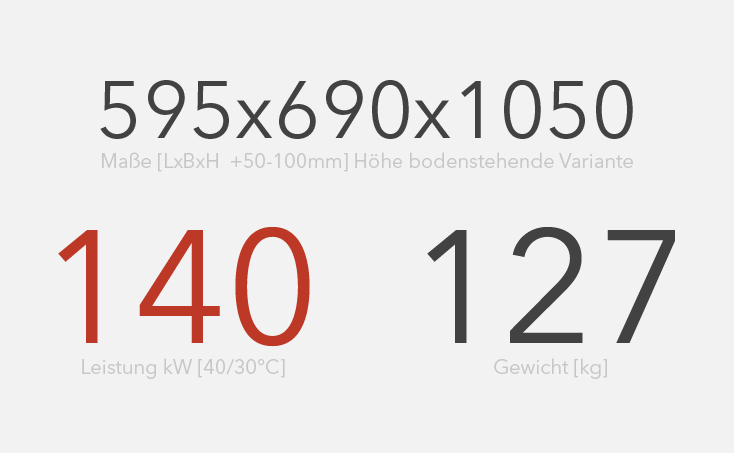

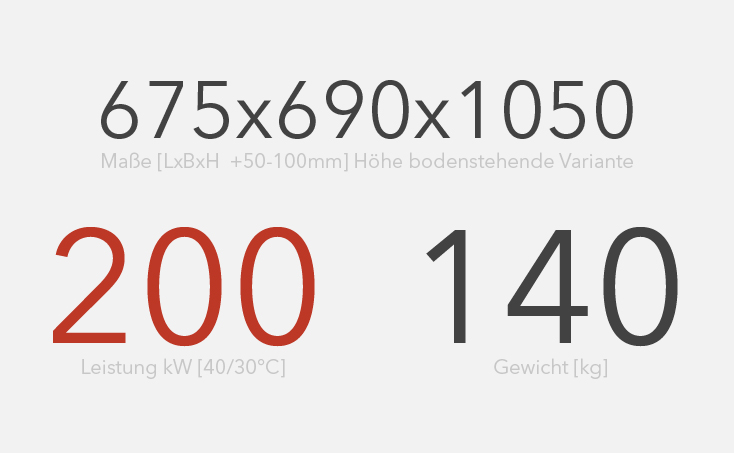

Zwei Wärmetauscher
Masszeichnungen
TRIGON® L PLUS

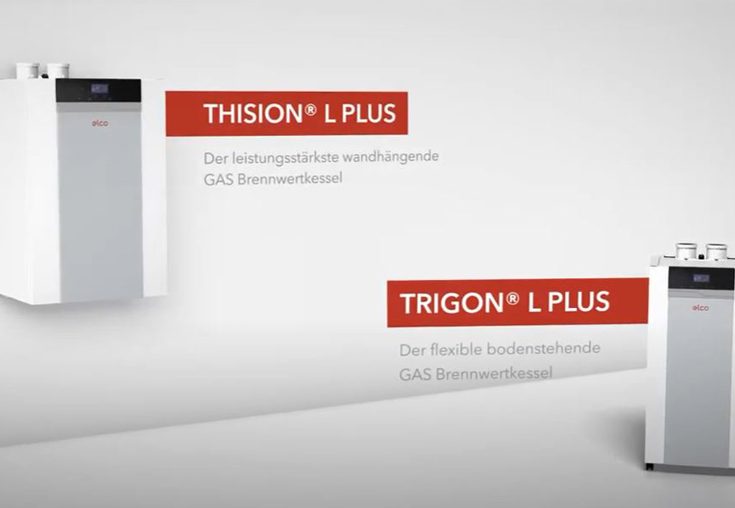

Weil jedes einzelne Teil des THISION® L PLUS und des TRIGON® L PLUS für herausragende Leistungen entwickelt wurde. Lösungen von 60 kW bis zu 1.600 kW bieten ein Maximum an Flexibilität. Kompakt, leicht und leistungsstark. Der neue THISION® L PLUS ist der leistungsstärkste wandhängende Gas Brennwertkessel, während der TRIGON® L PLUS der kompakteste und leichteste bodenstehende Gas Brennwertkessel seiner Klasse ist. Und dank 14 verschiedener Modelle (7 wandhängend, 7 bodenstehend) sind sie auch wirklich vielseitig.
Installation
Der TRIGON® L PLUS ist unglaublich flexibel, er ist entweder in Reihen- oder Rücken an Rücken-Konfigurationen von bis zu acht Heizkesseln erhältlich und liefert Wärmeleistungen bis zu 1,6 MW. Die vielseitigen Montage- und Kaskadenlösungen ermöglichen dank der integrierten Komponenten des Primär-Heizkreises eine schnelle und einfache Installation, auch in bestehende Systeme. Mit der THISION® L PLUS können Sie diesen Gas-Brennwertkessel auch als wandhängende Option erhalten.
Kaskaden-Angebot
Konfiguration TRIGON® L PLUS
Abgasleitungen
In einem umfangreichen Sortiment finden Sie verschiedenste Abgasanlagen für alle Anwendungen und Systeme. Abgasrohre sind in starrer oder flexibler Ausführung lieferbar. Mit modernen Abgasanlagen werden teure Kaminsanierungen unnötig, Stecktechnik erleichtert eine schnelle und einfache Montage.
Speicher
ELCO bietet eine grosse Auswahl an unterschiedlichen Speichern für die Bereitstellung des Brauchwassers für viele unterschiedliche Anlagenkonzepte. ELCO Speicher kombinieren Effizienz, Nutzen und Hygiene-Anforderungen in formschönem Design.
Pumpengruppen
Die Pumpengruppen mit Hocheffizienzpumpen für DN25 bis DN40 sind in verschiedenen Kombinationen erhältlich und auf die Anforderungen der Anlage abstimmbar.
Clipin's und Erweiterungsregler
ClipIn‘s und Erweiterungsregler eignen sich für verschiedenste Anwendungen, z.B. Erweiterungen um zusätzliche Heizkreise, Einbindung von Solar, Systemtrennungen und weitere nützliche Funktionen.
Dokumente
Produktbroschüre
TRIGON L PLUS
