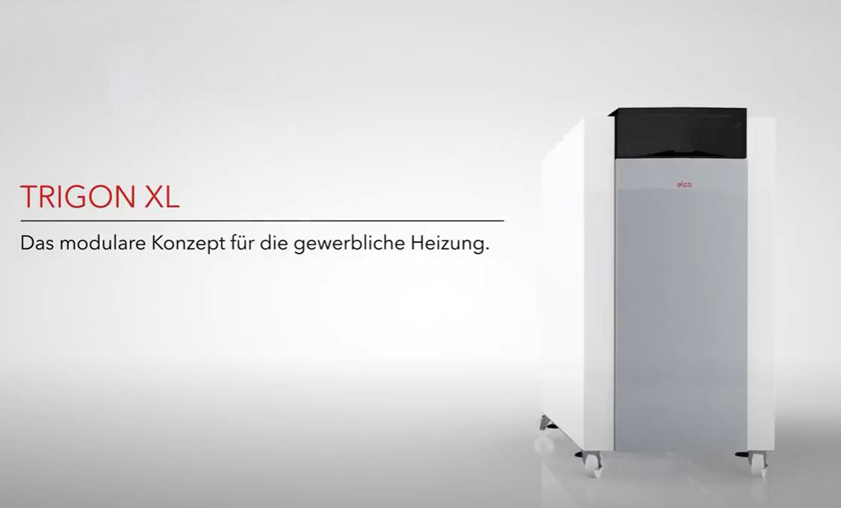

TRIGON® XL

Gas Stand-Brennwertkessel
Leistung 35 kW bis 570 kW

Der TRIGON® XL stellt einen bedeutenden Schritt in der Heiztechnik dar. Dank ausgesprochen ﬂexibler Konﬁgurationen, durchdachtem Design und einer Fülle verfügbarer Modelle eignet sich der Gas Brennwertkessel perfekt für Mehrfamilienhäuser und eine Vielzahl gewerblicher Anwendungen. Lernen Sie die nächste Generation bodenstehender Gas-Brennwertkessel kennen.

Kompakte Hochleistung für gewerbliche Anwendungen

Der TRIGON® XL stellt einen bedeutenden Schritt in der Heiztechnik dar. Dank ausgesprochen flexibler Konfigurationen, durchdachtem Design und einer Fülle verfügbarer Modelle eignet sich der Gas Brennwertkessel perfekt für Mehrfamilienhäuser und eine Vielzahl gewerblicher Anwendungen. Entdecken Sie die nächste Generation bodenstehender Gas Brennwertkessel.

Effizienz

Hervorragende Wärmeübertragung und höchste Effizienz über die gesamte Lebensdauer.

Intelligente Installation

Für die einfache Installation - auch in Gebäuden mit eingeschränktem Zugang.

Flexibilität

TRIGON® XL - der flexibelste Gas Brennwertkessel für jede gewerbliche Anwendung.

Wesentliche Eigenschaften im Überblick

Höchste Effizienz

Durch die fortschrittliche Brennerbauweise ist der TRIGON® XL das technisch modernste und leistungsstärkste Gerät seiner Klasse. TRIGON® XL verfügt über einen Wärmetauscher aus Edelstahl, der speziell für optimale Energieeffizienz und Leistung über die gesamte Lebensdauer konstruiert wurde.

Niedrige Emissionen

Der wassergekühlte Brenner mit kalter Flamme und die optimierten Verbrennungszonen erzielen extrem geringe NOx- und CO-Emissionen, die bereits die Anforderungen von morgen erfüllen.

Maximale Flexibilität

Durch sein weites Anwendungsspektrum und dem breiten Angebot an Regelungs‐ und Systemzubehör kann der TRIGON® XL auf alle Anforderungen von gewerblichen Heizsystemen angepasst werden.

Einfache Installation

Alle Modelle sind so konstruiert, dass sie durch Standardtüren mit einer Breite von 76 cm passen. Ist dies immer noch zu knapp, kann der TRIGON XL Gas Brennwertkessel zerlegt und am Montageort wieder zusammengebaut werden. Zudem wird der Gas Brennwertkessel mit Transporträdern geliefert, die ein einfaches Manövrieren am Montageort ermöglichen.

Gerüstet für die Zukunft: H2-ready

Der Gas-Brennwertkessel ist bereits heute für den Betrieb mit bis zu 20% Wasserstoff und Biomethan geeignet und zertifiziert.

Hervorragende Wärmeübertragung und höchste Effizienz über die gesamte Lebensdauer

TRIGON® XL entwickelt für anspruchsvolle Umgebungen. Durch die fortschrittliche Brennerbauweise ist der TRIGON® XL das technisch modernste und leistungsstärkste Gerät seiner Klasse am Markt. Der TRIGON® XL verfügt über einen robusten und korrosionsfreien Wärmetauscher aus Edelstahl für anspruchsvolle Bedingungen. Er bietet hervorragende Wärmeübertragung und gleichbleibend hohe Effizienzwerte von bis zu 110% über die gesamte Lebensdauer. Lasergeschweisste Rippenrohre minimieren Wärmeverluste zwischen Rippen und Rohr. Die erweiterte Wärmetauscheroberfläche garantiert höchstmögliche Wärmeübertragung gegenüber Glattrohren.

Beschreibung des Vormischbrenner-Systems der TRIGON XL

Einzigartiges Vormischbrenner-System

Ein voll modulierender, wassergekühlter Brenner mit kalter Flamme nutzt eine besondere Technologie, um zuverlässige und robuste Leistung zu liefern.

Niedrige Emissionen

Der wassergekühlte Brenner mit kalter Flamme und die optimierten Verbrennungszonen erzielen extrem niedrige NOx- und CO-Emissionen, die bereits die Anforderungen der NOx-Klasse 6 erfüllen.
Höchste Effizienz über die gesamte Lebensdauer

Durch die Kombination des einzigartigen Vormischbrenner-/Wärmetauschersystems mit der optimierten Regelung erzielt der TRIGON® XL beeindruckende Effizienzwerte von bis zu 110 %.
Lasergeschweisstes Rippenrohr aus Edelstahl

Dank fortschrittlicher Laserschweissroboter wird eine hervorragende Wärmeübertragung zwischen den Rippen und dem Rohr gewährleistet.

Wassergekühlte Brennkammer

Durch das innovative Hydroformverfahren werden die Kühlrohre an den Seitenwänden so fixiert, dass sie höchstmögliche Wärmeleitfähigkeit bieten.

Einzigartiges intelligentes Modulkonzept

Einfache Einbringung und Installation vor Ort dank dem intelligenten Modularkonzept des TRIGON® XL. Durch die schnelle Zerlegbarkeit ideal für Gebäude mit eingeschränktem Zugang. Durch seine Leichtbauweise kann der Gas Brennwertkessel problemlos als Dachheizzentrale installiert werden.

Schnittdarstellung eines mehrstöckigen Wohngebäudes mit fünf hervorgehobenen Punkten, die verschiedene modulare Heiz- und Kühlanlagen zeigen

Intelligent und modular

Alle TRIGON® XL Gas Brennwertkessel können für die einfache Einbringung am Aufstellort zerlegt werden. Ausserdem wird dadurch die einfache Installation des Heizkessels in Gebäuden mit eingeschränktem Zugang ermöglicht.

1. Einfache Zerlegung in Einzelteile vor Ort

2. Einfache Einbringung auch bei eingeschränktem Zugang

3. Passt in jeden Standard Aufzug durch Modularkonzept

4. Einfache Montage vor Ort ohne Spezialwerkzeug

5. Bester Gas-Brennwertkessel für anspruchsvolle gewerbliche Anwendungen. Durch geringes Betriebsgewicht ideal für Dachheizzentralen

TRIGON XL in Explosionsansicht zur Veranschaulichung der Zerlegung in einzeler Teile für eine schnelle Montage

Schnelle Installation

Die Gesamtdauer für die Zerlegung und Montage dauert maximal 0,5 Arbeitstage.

Beschreibung des einfachen Transport der TRIGON XL

Einfacher Transport

Der Gas-Brennwertkessel wird mit Transporträdern geliefert, die ein einfaches Manövrieren am Montageort ermöglichen. Nach der Positionierung kann der Kessel nivelliert und durch Justieren der Füsse von den Transporträdern gehoben werden.

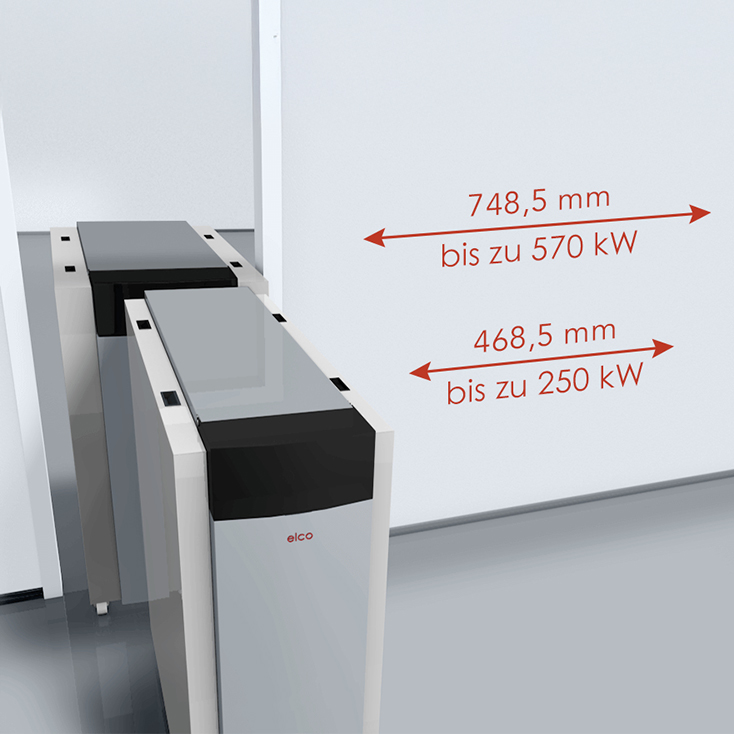

Kompakte Abmessungen

Die Produktreihe umfasst 7 Modelle mit 2 Breiten, die durch jede Standardtür mit einer Breite von 760 mm passen.

Flexible Konfigurationen

Schauglas und Zündelektrode können auf jeder Seite angebracht werden, um eine flexiblere Kesselpositionierung am Aufstellort zu ermöglichen.

Einfache Inbetriebnahme

Eine integrierte Abgasklappe und ein Abgasanschluss an der Rückseite sorgen für eine installationsfreundliche Anordnung.

Aussergewöhnliche Flexibilität

Die aussergewöhnliche Flexibilität des TRIGON® XL setzt neue Massstäbe für gewerbliche Anwendungen. 8 bar maximaler Wasserdruck und eine Vorlauf-/Rücklauf Differenz von 30 K ermöglichen die einfache Integration in komplexe Versorgungssysteme, ob als Einfach- oder Kaskaden-Anwendung.

Leistungsklassen

Die TRIGON® XL Kesselbaureihe umfasst 7 Modelle mit einer Leistung von 35 kW bis 570 kW.

Moderne Heizungssteuerungseinheit von Elco mit digitalem Display und schwenkbarem Schutzcover, dargestellt in Nahaufnahme im geöffenten Zustand

Moderne Heizungssteuerungseinheit von Elco mit digitalem Display und schwenkbarem Schutzcover, dargestellt in Nahaufnahme im geschlossenen Zustand

Umfassende Reglerfunktionen

Eine übersichtliche Klartextanzeige mit integrierter Master-Slave-Kaskadierung (bis zu 8 Kessel) gestaltet die Inbetriebnahme einfach. Ausserdem bieten die aufrüstbaren Module einfache Anschlussmöglichkeiten für zusätzliche Heizkreise, Solaranlagen oder externe Wärmequellen.

3D-Darstellung eines Hochhauses mit einem Heizsystem im Keller, das maximalen Wasserdruck von 8 bar bewältigt. Das Heizsystem versorgt alle Stockwerke über vertikale Leitungen.

Vielfältige Einsatzmöglichkeiten

Mit 8 bar maximalem Wasserdruck benötigt TRIGON® XL auch beim Einsatz in höheren Gebäuden keine hydraulische Systemtrennung. Eine Vorlauf-/ Rücklauftemperatur Differenz von 30 K ermöglicht eine einfachere Integration in Fernwärmesysteme bei gleichzeitig optimaler Energieeffizienz.

Dach eines mehrstöckigen Gebäudes auf dem die TRIGON XL montiert wurde

Leichtbauweise

Durch seinen geringen Wasserinhalt kann der Gas Brennwertkessel problemlos als Dachheizzentrale installiert werden – bei gleichzeitig hervorragender Reaktionszeit und niedrigen Betriebskosten.

Lösungen

First Class Service

Uns wird nachgesagt, den besten Kundendienst der Branche zu bieten: Immerhin sind wir 365 Tage im Jahr und 24 Stunden am Tag für unsere Kunden da. Und zwar mit flächendeckend über 370 Servicemitarbeitern in der ganzen Schweiz.

ENTDECKEN SIE UNSERE UMFANGREICHEN SERVICELEISTUNGEN

Fernwartung mit REMOCON NET

Mit der App REMOCON NET können Sie Ihre ELCO Heizung bequem aus der Ferne steuern. Mit unserer Dienstleistung REMOCON NET CARE erhalten Sie zusätzlich telefonischen Support und präventive Wartungseinsätze.

MEHR ÜBER REMOCON NET

Unsere Referenzen - Ihre Sicherheit

Unsere Kunden sind begeistert von ihren ELCO Heizlösungen. Darum gewähren sie auch gerne Einblicke in ihre Heizzentralen. Das freut uns!

Zu unseren Referenzen

Technische Daten

Technische Informationen

TRIGON XL	150	200	250	300	400	500	570
Leistung min. - max. 40/30°C [kW]	35,4 - 151,2	47,4 - 202,3	53,4 - 252,3	64,2 - 303,3	85,6 - 404,3	106,9 - 505,2	135,1 - 572,8
Schallleistungspegel [dB(A)]	70	70	70	70	77	77	77
Abmessungen H x B x T [mm]	1457 x 468,5 x 1349	1457 x 468,5 x 1499	1457 x 468,5 x 1649	1460 x 748,5 x 1348	1460 x 748,5 x 1496	1460 x 748,5 x 1646	1460 x 748,5 x 1769
Gewicht [kg]	290	336	366	434	496	540	595

Abmessungen

TRIGON® XL 150, 200 & 250

A = Zuluft Anschluss | D = Abgasanschluss | G = Gasanschluss | S = Kondensat Anschluss

TRIGON® XL 300, 400, 500 & 570

Technische Zeichnung mit Abmessungen der TRIGON XL 300, 400, 500 und 570

L1 = Heizkessellänge mit Wasseranschluss | L2 = Heizkessellänge ohne Wasseranschluss | W1/W2 = Anschluss Vor-/Rücklauf

Zubehör

Komplettes Plug & Play-Zubehörprogramm

Vormontierte Systembausätze für hydraulische Weichen und Plattenwärmetauscher nach dem Plug & Play-Prinzip machen die Planung, Einbringung und Installation äusserst einfach.

Hydraulische Systemtrennung mittels Weiche oder Plattenwärmetauscher

Plattenwärmetauscher und Weichen zur Trennung von der Heizungshydraulik in Kesselkreis und Verbraucherkreis. Damit kann die Anlage auf die örtlichen Anforderungen angepasst werden – egal ob bei Neubau oder Sanierungen (zum Beispiel spezielle Anforderungen an die Wasserqualität) – und eine optimale Energieausnutzung realisiert werden.

Umfangreiches Regelungszubehör

Umfangsreiches Regelungszubehör dient für verschiedenste Anwendungen, z.B. Erweiterungen um zusätzliche Heizzonen, Einbindung von Solar, Systemtrennungen oder Integration in Hausleitsysteme und weitere nützliche Funktionen.
